Connecteur étanche fileté à broches M12 2 IP67

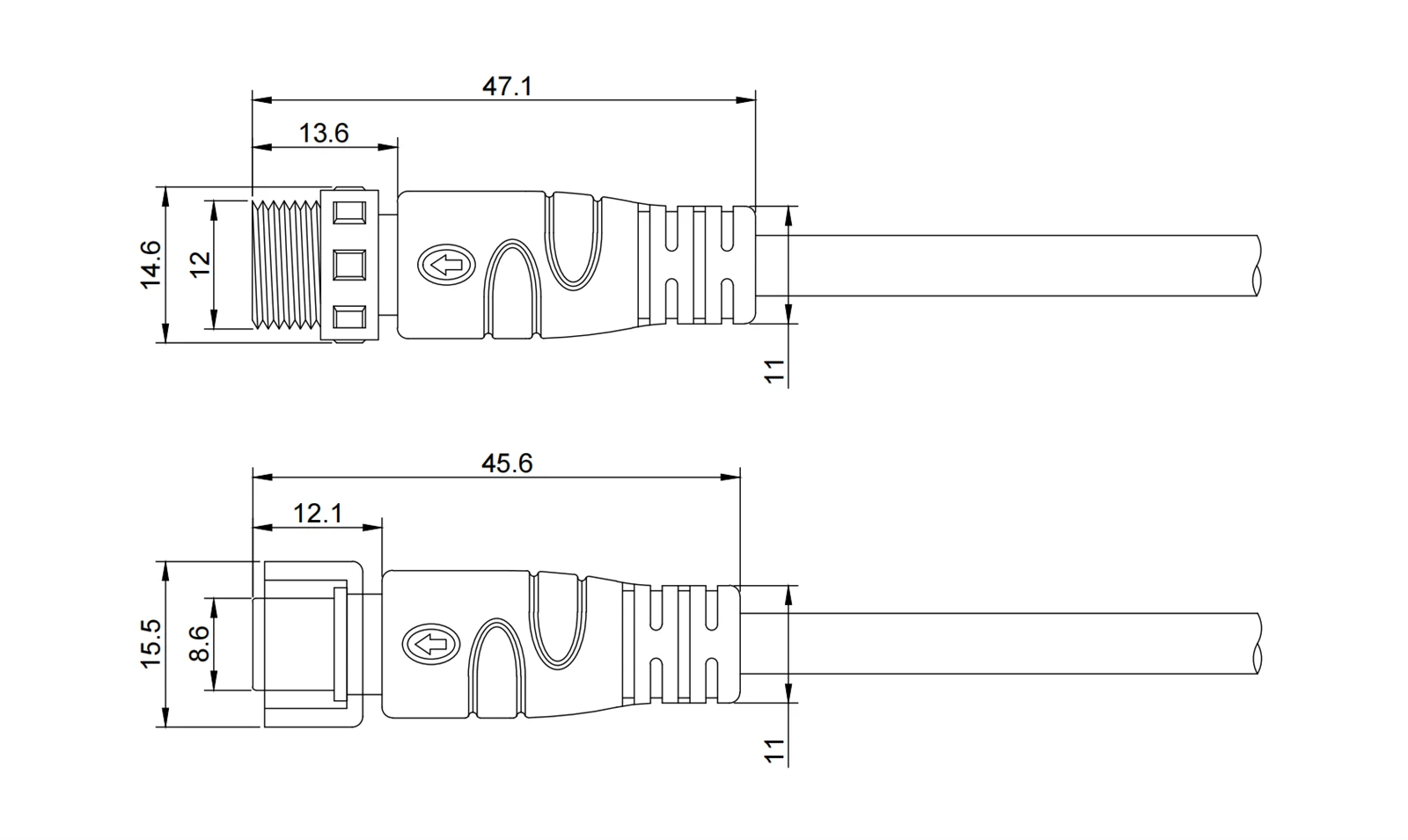

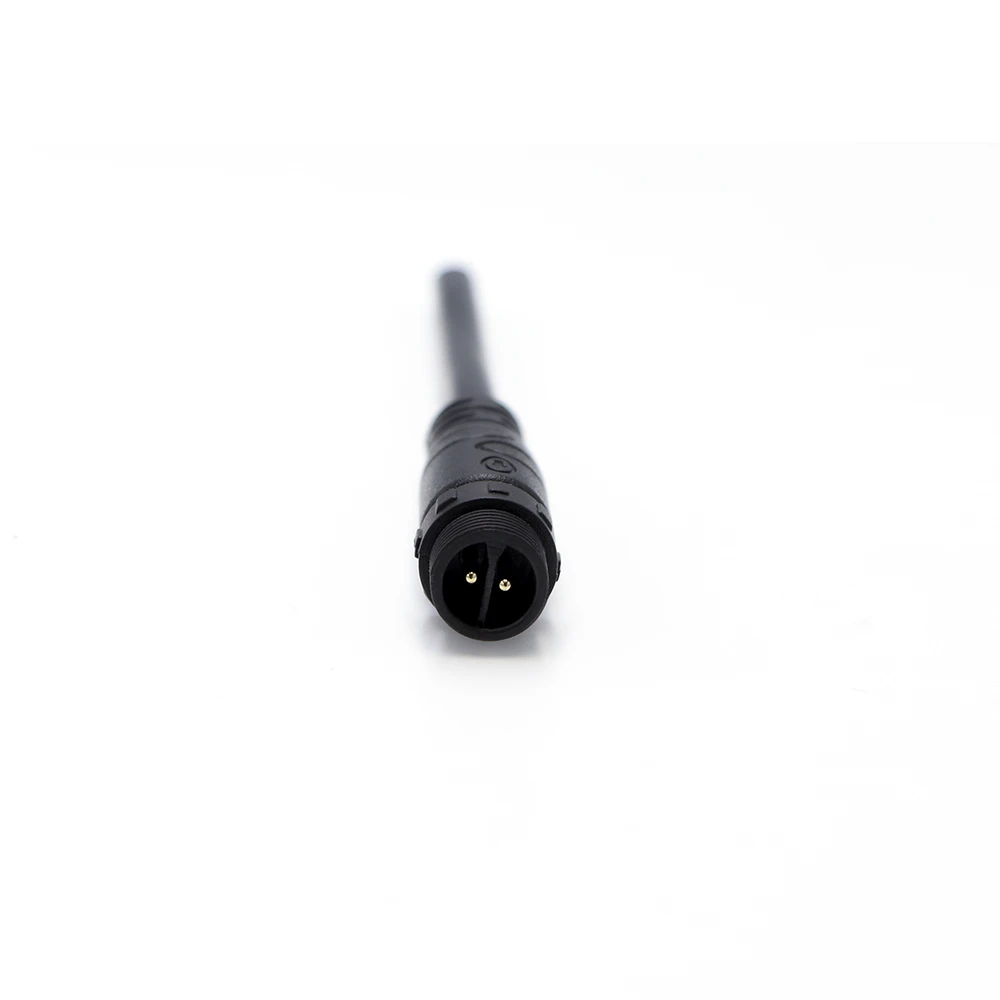

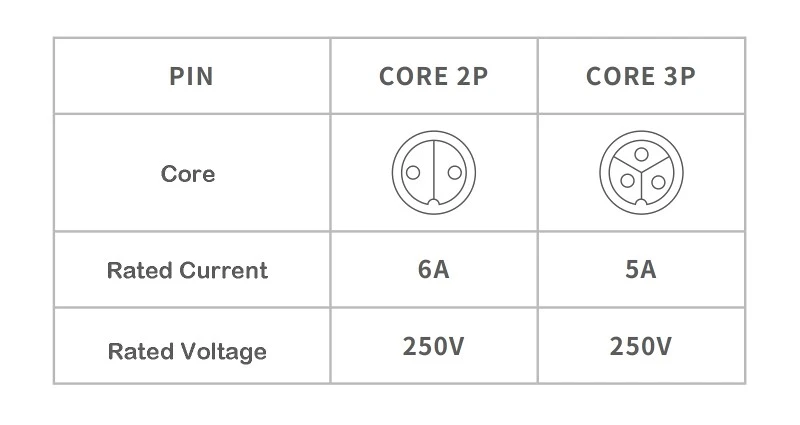

Cette vue de face montre la fiche mâle avec deux contacts en laiton nickelé évalués à 6 A par broche, disposés selon le motif circulaire standard M12 (broches de 1,0 mm de diamètre). Le boîtier moulé en PVC noir offre une isolation robuste et une protection mécanique. La clé polarisante intégrée est visible à la position 12 heures, garantissant une orientation d'accouplement correcte. Le joint torique d'étanchéité n'est pas exposé sur cette face : il se trouve derrière le fond du filetage. La conception à face plate permet un nettoyage facile des débris avant la connexion. Utilisez cette image pour inspecter la rectitude des broches, l'intégrité du placage et la qualité de la surface du boîtier.

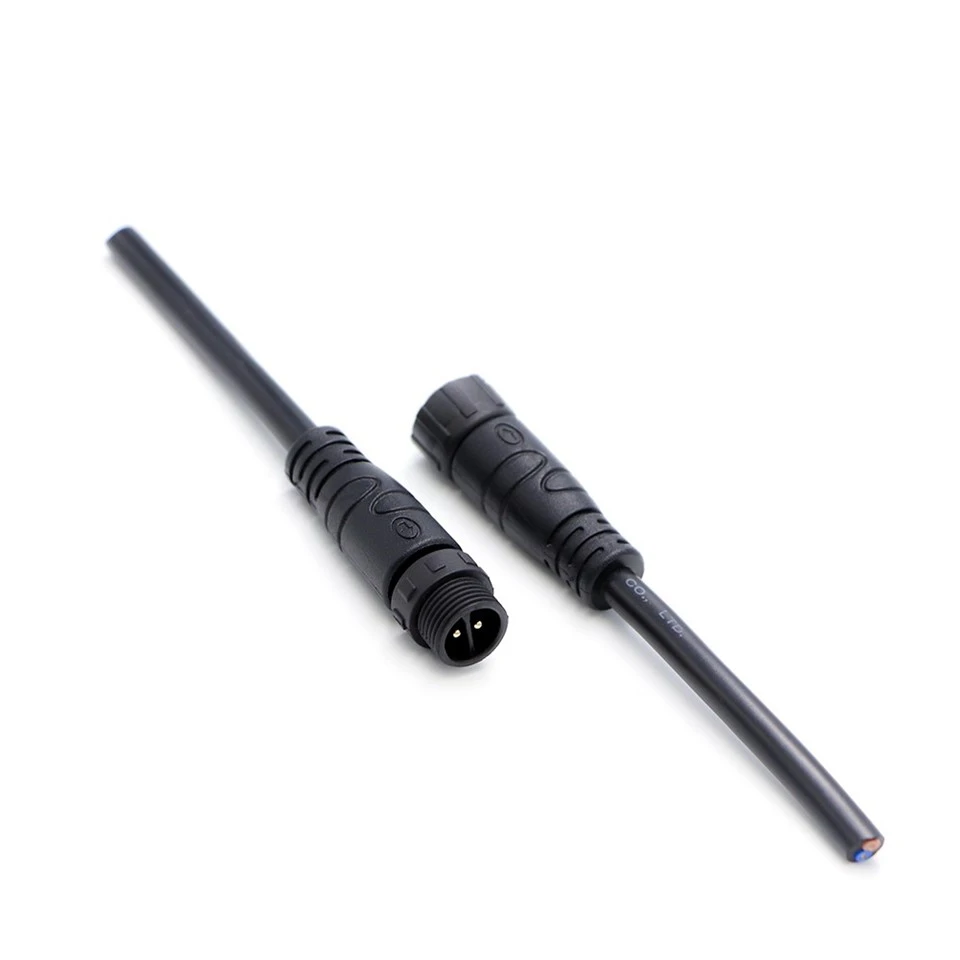

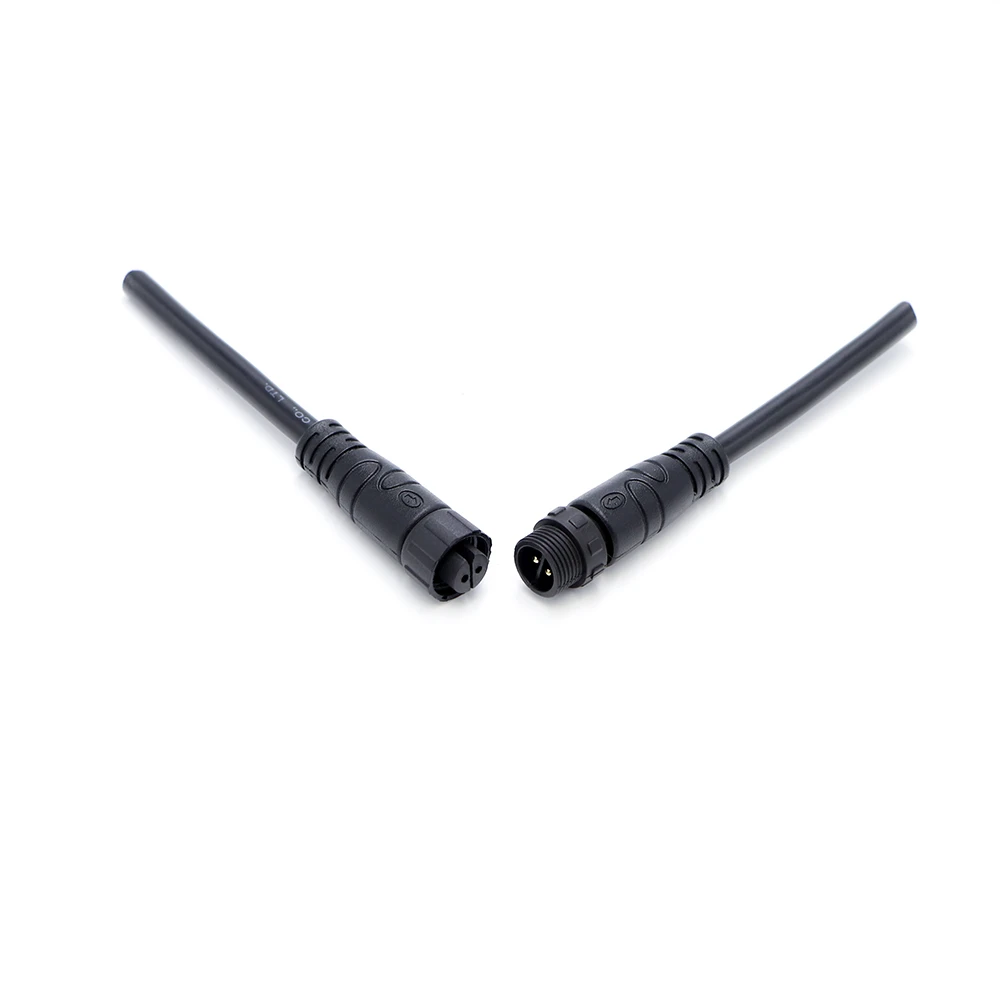

Cette vue inclinée présente la fiche mâle (à gauche) et la prise femelle (à droite) séparées à environ 45 degrés, permettant une visibilité claire des deux filetages métalliques M12 × 1,0 – mâle externe et femelle interne, tous deux en laiton nickelé. Le joint torique d'étanchéité est visible sur la base du filetage mâle. L'angle laisse également apparaître la clé polarisante sur le mâle et la fente correspondante sur la femelle. Aucun fil en plastique n'est utilisé ; toutes les surfaces portantes sont métalliques pour le maintien du couple sur des cycles répétés. Cette image aide à inspecter l'état du filetage, la position du joint et l'alignement des clés avant l'assemblage.
