Connecteur étanche IP67 câblé sur site à broches M12 7
Dongguan Hejiaxin Technology Co., Ltd. est l’un des principaux fabricants et fournisseurs de connecteurs étanches ip67 à broches m12 7 en Chine. N'hésitez pas à vendre en gros des produits durables fabriqués en Chine ici et à obtenir la liste de prix de notre usine. Tous les produits personnalisés sont de haute qualité et à prix compétitif.

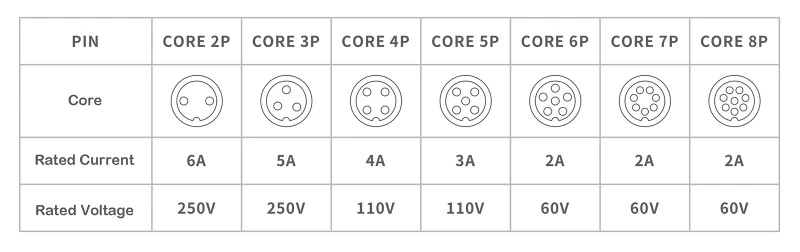

Spécifications techniques
|
Paramètre |
Spécification |
|
Tension nominale |
AC250V |
|
Note actuelle |
Inférieur ou égal à 6A |
|
Temps de prise |
1500 |
|
Diamètre extérieur maximum du câble |
Inférieur ou égal à 6,0 mm |
|
Structure des circuits |
Parallèle |
|
Résistance des contacts |
10mΩ |
|
IsolationStructure |
500 MΩ à DC500 V |
|
Endurance de tension à température ambiante |
1,5KV |
|
Température |
-20 degrés ~ +85 degrés |
|
Niveau d'étanchéité |
IP67 |
Spécifications matérielles
|
Paramètre |
Spécification |
|
Matériau du fil |
PVC, Caoutchouc |
|
Matériau du cric |
PVC |
|
Matériau de la broche |
Laiton plaqué-nickel |
|
Bague d'étanchéité |
Caoutchouc |
Dessin technique du produit
Le dessin dimensionnel fournit les données mécaniques clés par extrait CAO ci-joint. Longueur totale de la fiche mâle 46,0 mm, longueur du filetage correspondant 13,8 mm, filetage côté panneau 12,0 mm ; L'entrée de câble accepte jusqu'à 6,0 mm de diamètre extérieur. Longueur totale de la prise femelle 44,6 mm, profondeur du filetage de la face de contact 12,4 mm, côté de montage 8,8 mm – notez l'asymétrie entre les longueurs d'engagement mâle et femelle. Tous les filetages M12×1,0 ; tolérances selon ISO 2768‑m. L'intérieur de la chambre de câblage et les positions des vis des bornes sont également indiquées à titre de référence de terminaison sur site. PDF/DWG disponible pour l'intégration CAO. Vérifiez le chevauchement des filetages et la compression du joint lors du calcul du jeu du panneau.

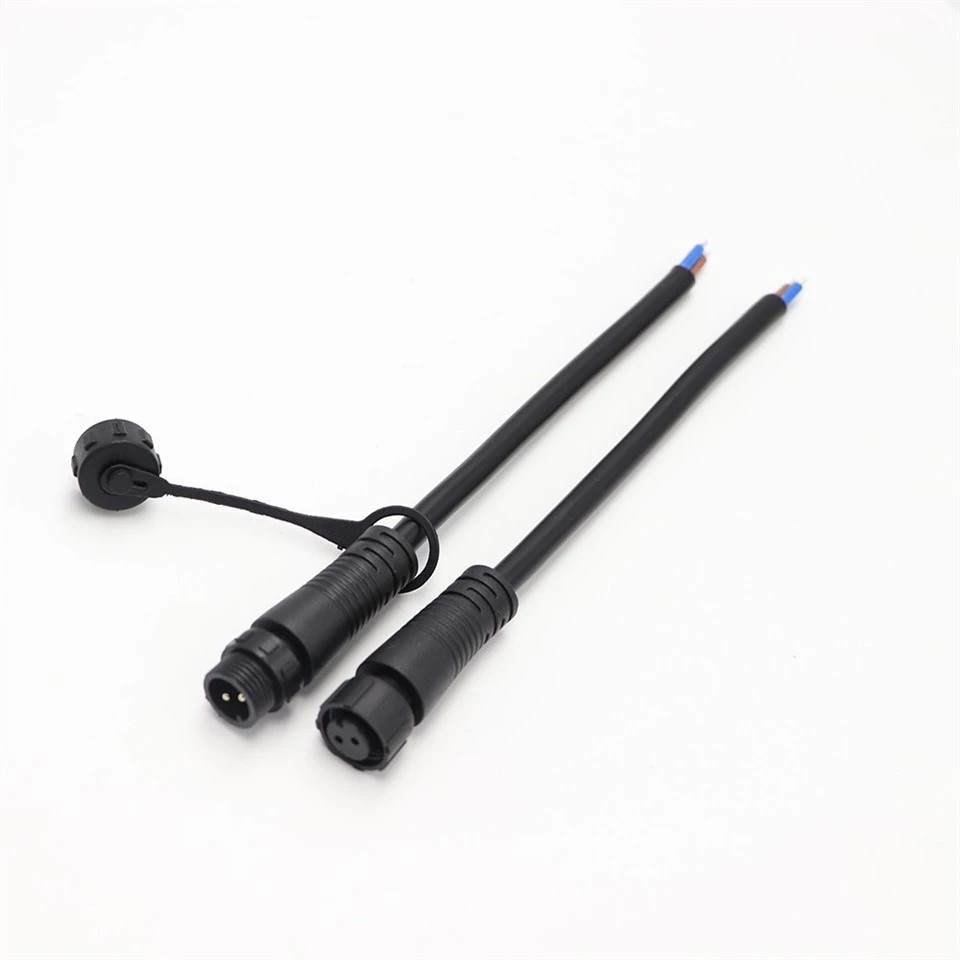

Détail du produit

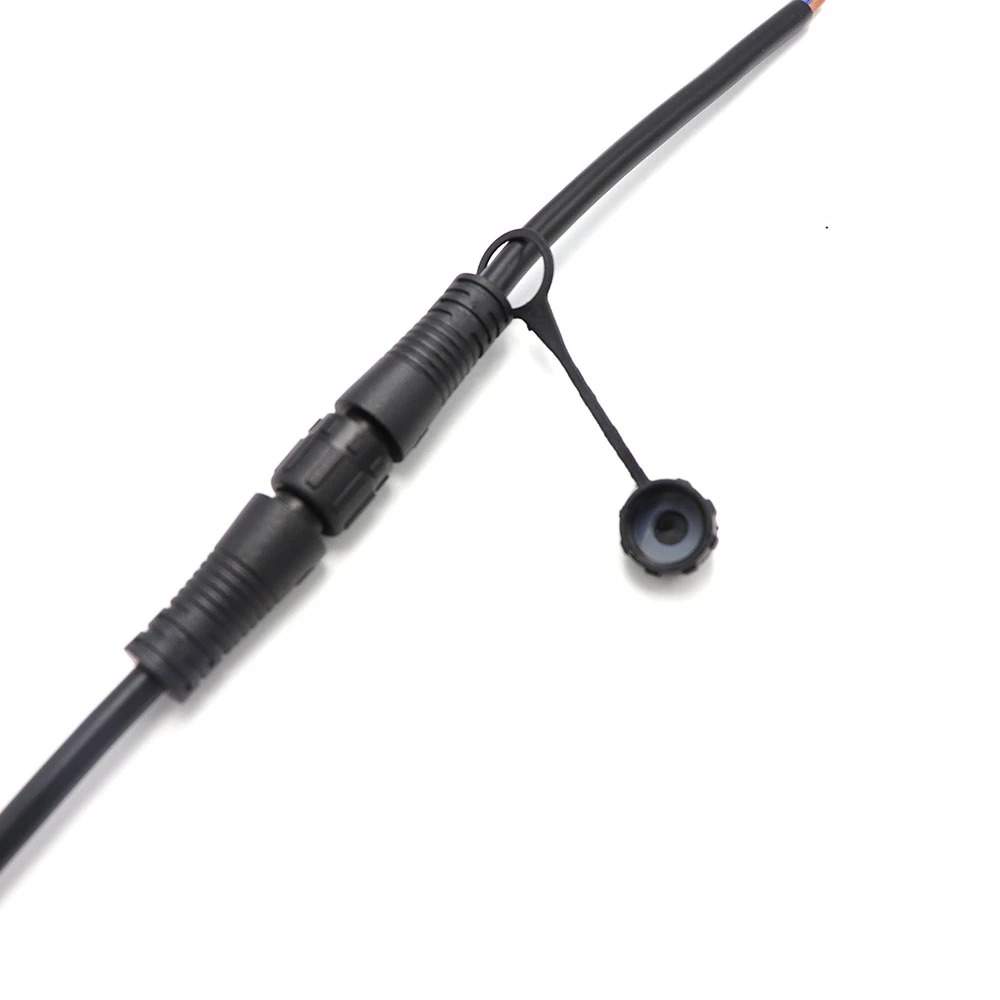

Paire accouplée avec capuchon anti-poussière
Cette photo montre les connecteurs mâle et femelle entièrement accouplés, avec un capuchon anti-poussière en PVC noir installé sur l'entrée de câble du côté mâle. Le capuchon anti-poussière offre une protection supplémentaire contre la saleté et l'humidité pendant le stockage ou lorsqu'il est déconnecté, préservant ainsi les bornes à vis et l'intégrité du joint. Les filetages métalliques M12 × 1,0 sont entièrement engagés ; les boîtiers en PVC noir correspondent au matériau du capuchon pour une apparence cohérente. Le capuchon est attaché au corps du connecteur pour éviter toute perte. Cette image confirme l'assemblage correct de tous les composants avant l'installation sur le terrain.

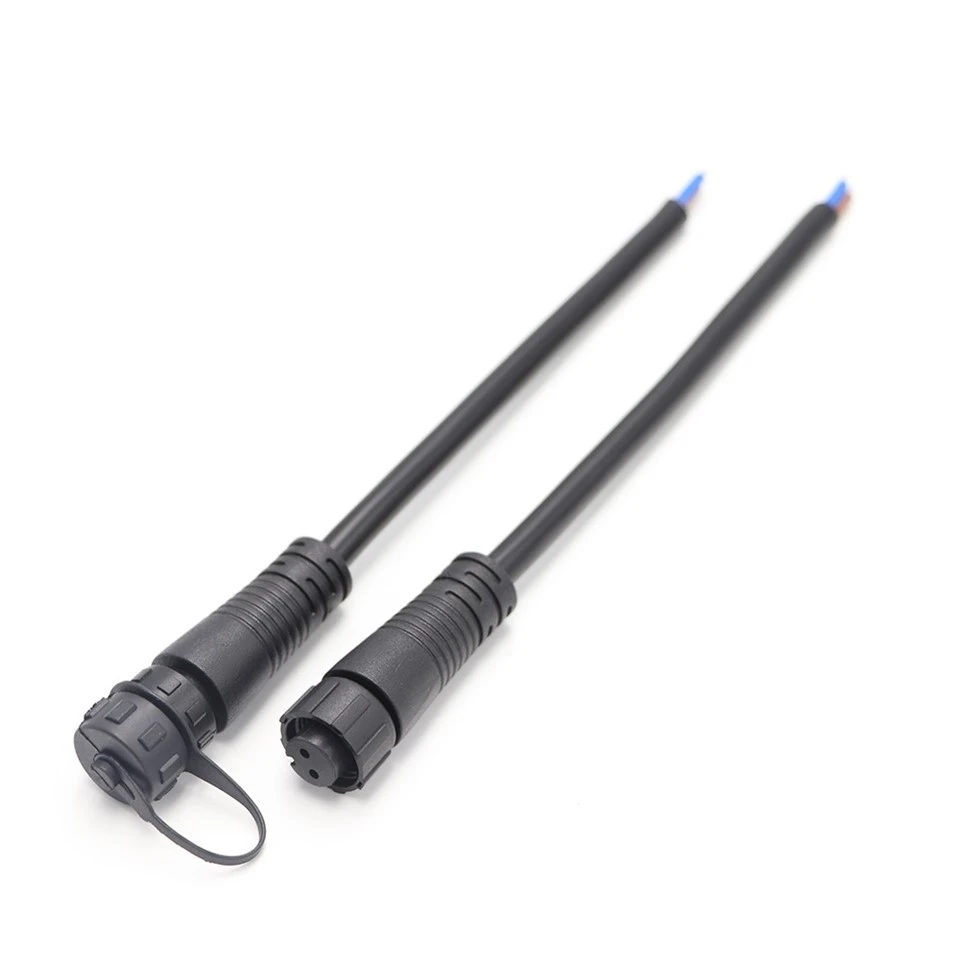

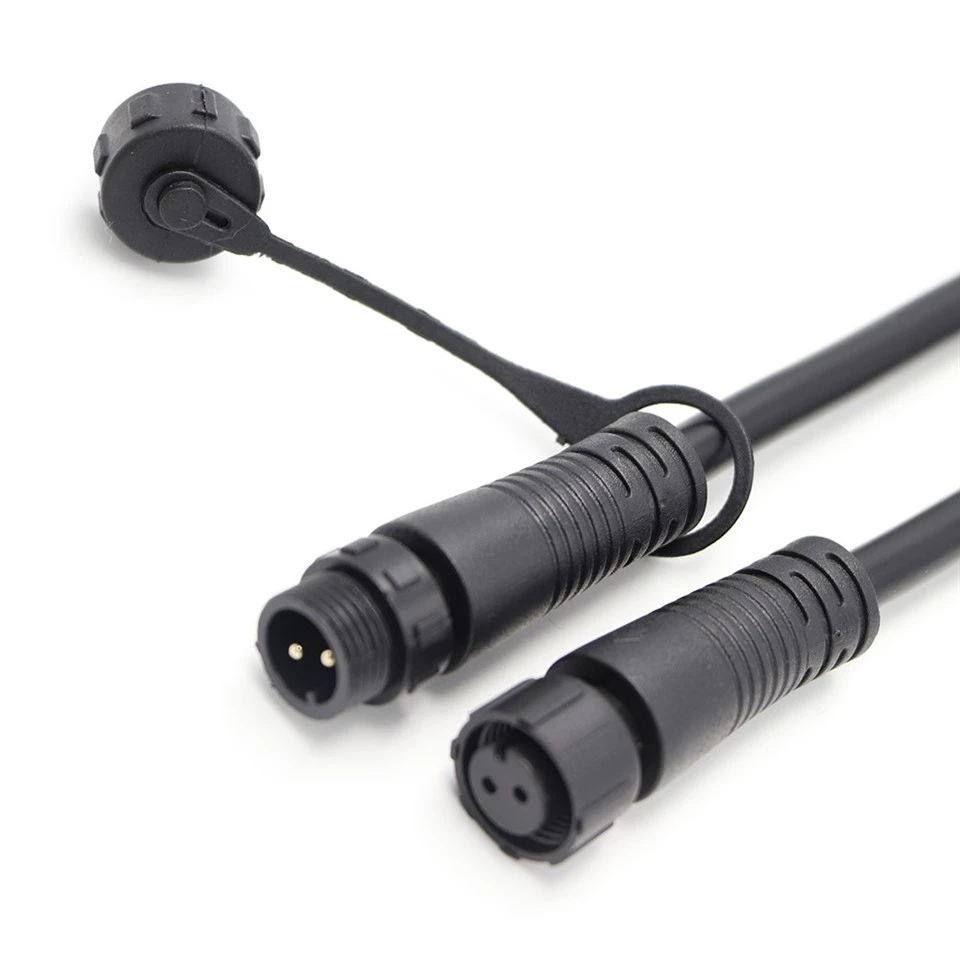

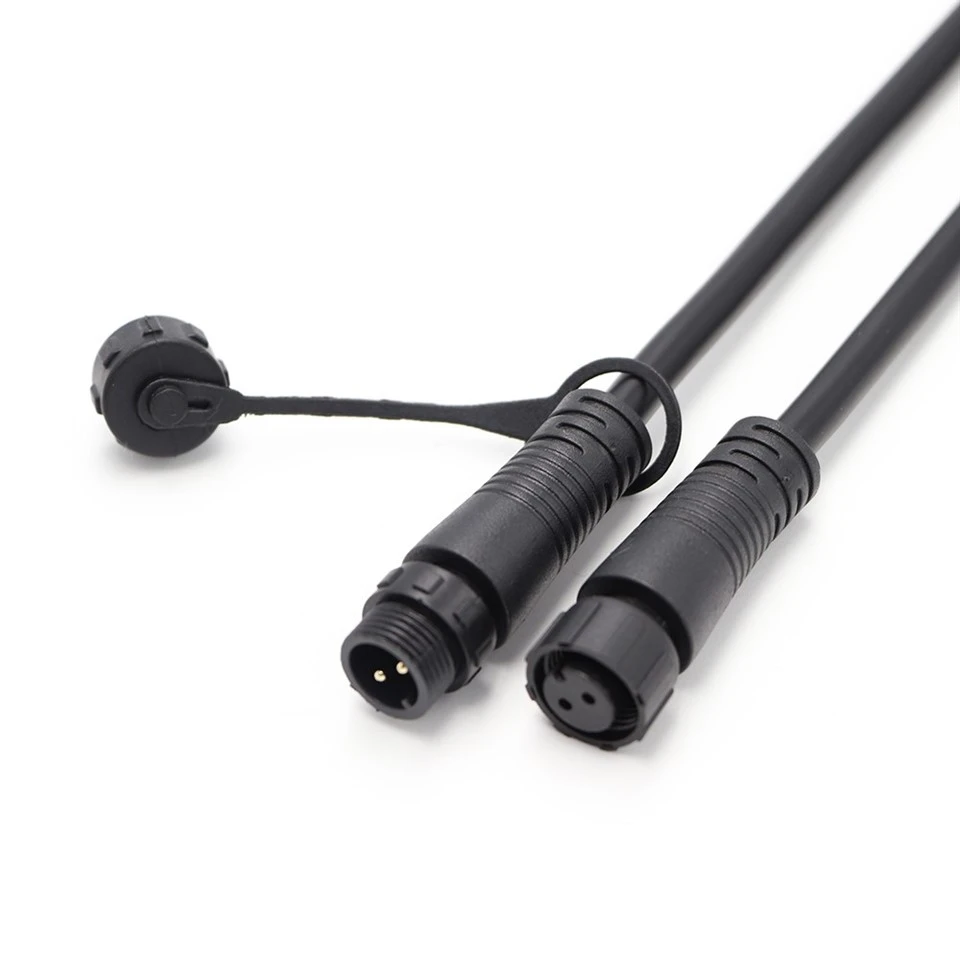

Homme et femme séparés
Cette photo présente la fiche mâle (à gauche) avec le capuchon anti-poussière installé et la prise femelle (à droite) séparée. Le capuchon recouvre entièrement le filetage mâle et la zone de contact, indiquant sa fonction de protection lorsque le connecteur n'est pas accouplé. La prise femelle montre clairement son filetage interne et sa prise de contact. Les deux filetages métalliques M12 × 1,0 sont en laiton nickelé. Le capuchon est un ajustement instantané avec une légère poignée à friction – aucun outil n'est requis. Cette image sert de référence visuelle pour les procédures de stockage et de manipulation avant l'intégration du système.
